現如今，山東自動門在市場上已經形成了很大的規模，市場銷量一直很火爆，深受人們的重視，今天濟南廣源門業在這里為大家介紹一下自動門的系統結構和硬件設計，大家可以好好了解一番。

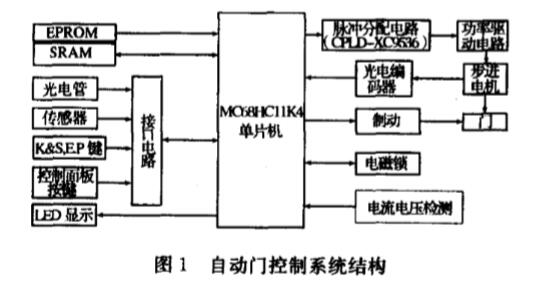

山東自動門的控制系統功能強大，完善的故障監測和故障狀態顯示功能，靈活的參數設置，智能化處理，緊急按扭，并可以手動復位。其控制系統結構如圖1所示:

K4是系統的控制核心，片內自帶640字節的EPROM，用來存儲用戶設定的參數。在外部擴展了128KBEPROM和8KBSRAM,EPROM用于貯存系統程序，SRAM存儲處理數據和臨時參教。光電管檢側行人是否在山東自動門的運動軌跡上，傳感器檢查門外是否有行人接近?？刂泼姘灏唇」┯脩粼O(shè)定門的工作方式，調整系統工作棋式和門體的運動速度等今教，K&S鍵是緊急狀態(如火災等)下的操作按鈕，LED顯示當煎控制系統的工作棋式或者故障信息，電流電壓檢測檢查系統直流電抓是否欠壓，整機電流是否偏大以及功率馭動電路是否過熱。單片機定時循環檢測傳感器、緊急按鈕和光電管的狀態，結合濟南自動門門體的當前運動狀態，產生控制信號對步進電機的運動(速度、方向)做相應的調整。光電編碼器監側門休的運動方向和速度，并反恢給單片機，單片機的控制信號通過CPLD編碼，控側馭動電路引導門的運動，形成閉環控制。系統掉電時，用戶調整的參數被送到E2PROM中保存起來，當供電恢復后。系統可以按照掉電前用戶設定的參數運行。

以上內容便是廣源門業為大家介紹的山東自動門的系統結構和硬件設計，可以看出，其內部的結構是十分緊湊、復雜的，也正是如此，自動門的性能才會強大，才能為人們提供更大的便利。
